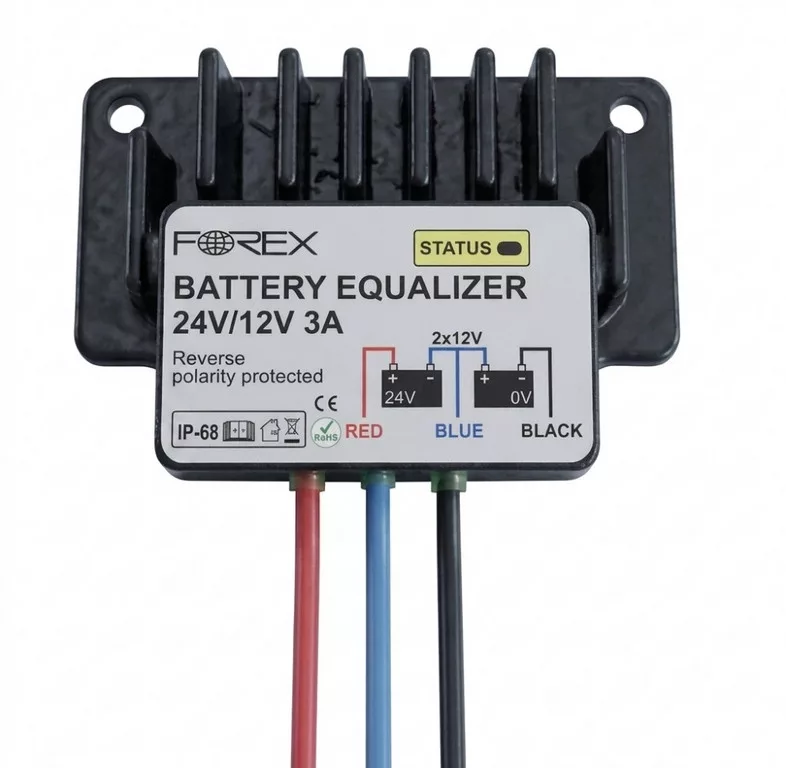

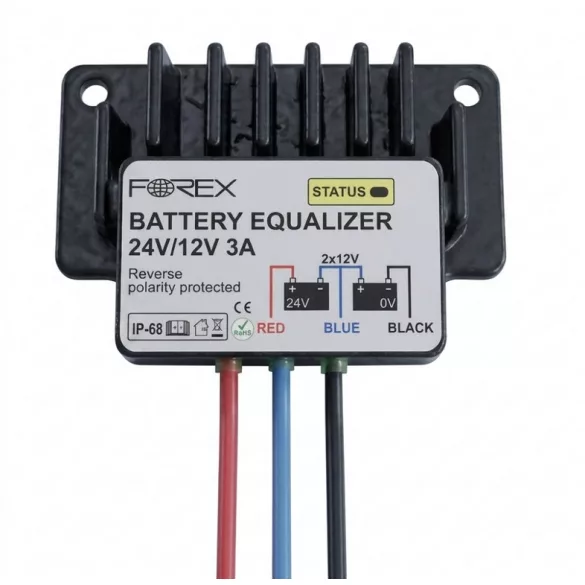

Akkumulátor szimmetrizáló 24V/3A, (alu bordában)

Aktív töltéskiegyenlítő 24 V / 12 V / 3 A – akkumulátor szimmetrizáló

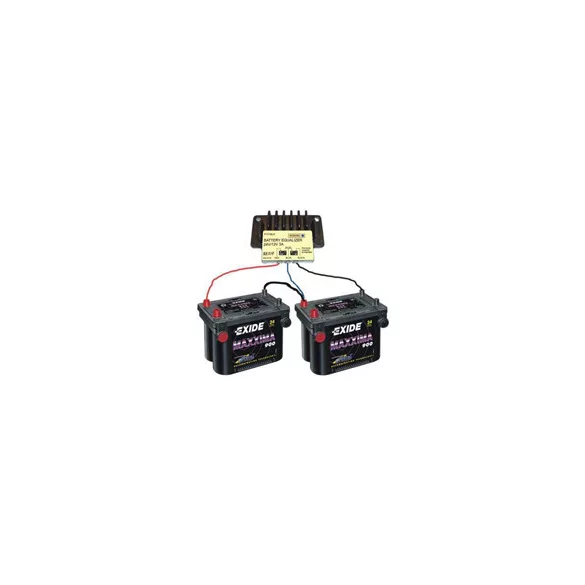

Az aktív töltéskiegyenlítő két sorba kötött 12 V-os akkumulátorból álló, 24 V-os rendszerekhez készült. Feladata az akkumulátorokra jutó töltőfeszültség folyamatos kiegyenlítése, ezáltal segít megelőzni az egyik akkumulátor alultöltését, a másik túltöltését és az ezekből eredő idő előtti meghibásodást.

Sorba kapcsolt akkumulátorok töltésekor nem garantált, hogy mindkét akkumulátorra azonos töltőfeszültség jut. Előfordulhat például, hogy az egyik akkumulátor csak 13,6 V-ot, míg a másik 15,2 V-ot kap ugyanazon töltőáram mellett. Ez hosszú távon mindkét akkumulátort károsíthatja.

Az alultöltött akkumulátor a kialakuló szulfátréteg miatt fokozatosan veszíthet kapacitásából, míg a rendszeresen túltöltött akkumulátor kiszáradhat, ami akár cellazárlathoz és meghibásodáshoz is vezethet.

Hogyan működik?

A készülék folyamatosan méri a két akkumulátorra jutó töltőfeszültséget, és meghatározza azok középértékét. Ha valamelyik akkumulátor feszültsége ezt az értéket több mint 0,1 V-tal meghaladja, a kiegyenlítő a töltőáram egy részét a magasabb feszültségű akkumulátorról az alacsonyabb feszültségű akkumulátor felé irányítja.

Ennek eredményeként csökken a túltöltött akkumulátor töltőfeszültsége, miközben nő az alultöltött akkumulátoré. A készülék az összes töltőfeszültséget nem változtatja meg, kizárólag az akkumulátorok közötti eltérést egyenlíti ki.

A maximális kiegyenlítő áram 3 A. Ha ennél nagyobb kiegyenlítő teljesítmény szükséges, több készülék párhuzamosan is kapcsolható: két készülékkel legfeljebb 6 A, hárommal legfeljebb 9 A kiegyenlítő áram érhető el.

Főbb előnyök

Aktív feszültségkiegyenlítés: automatikusan csökkenti a sorba kötött akkumulátorok közötti feszültségkülönbséget.

Védelem az alultöltés ellen: segít megelőzni a szulfátosodásból eredő kapacitásvesztést.

Védelem a túltöltés ellen: csökkenti a kiszáradás és az idő előtti meghibásodás kockázatát.

Hosszabb akkumulátor-élettartam: az egyenletesebb töltöttségi szint kíméli a teljes akkumulátorbankot.

Nagyobb hasznos kapacitás: az akkumulátorok egyenletesebb töltöttsége javítja a rendszer kihasználhatóságát.

Automatikus működés: nem igényel kézi beállítást.

Passzív hűtés: bordázott alumíniumház segíti a hőelvezetést.

IP67 védettség: tartós, zárt kialakítás folyamatos üzemi használathoz.

LED visszajelzés

Folyamatos kék fény: a készülék működik, a kiegyenlítő áram körülbelül 1 A-nél nagyobb.

Villogó kék fény: a kiegyenlítő áram körülbelül 0,5–1 A.

Ritka, halvány villogás: az akkumulátorok töltöttségi szintje közel kiegyenlített.

Alkalmazható akkumulátorok

Ólom-savas akkumulátorok

AGM akkumulátorok

GEL / zselés akkumulátorok

Tipikus felhasználási területek

Teherautók és buszok

Lakóautók

Hajók

Napelemes energiatároló rendszerek

Takarítógépek és ipari berendezések

Elektromos kerekesszékek

Minden olyan rendszer, ahol két vagy több akkumulátor sorba kapcsolva biztosítja a szükséges feszültséget.

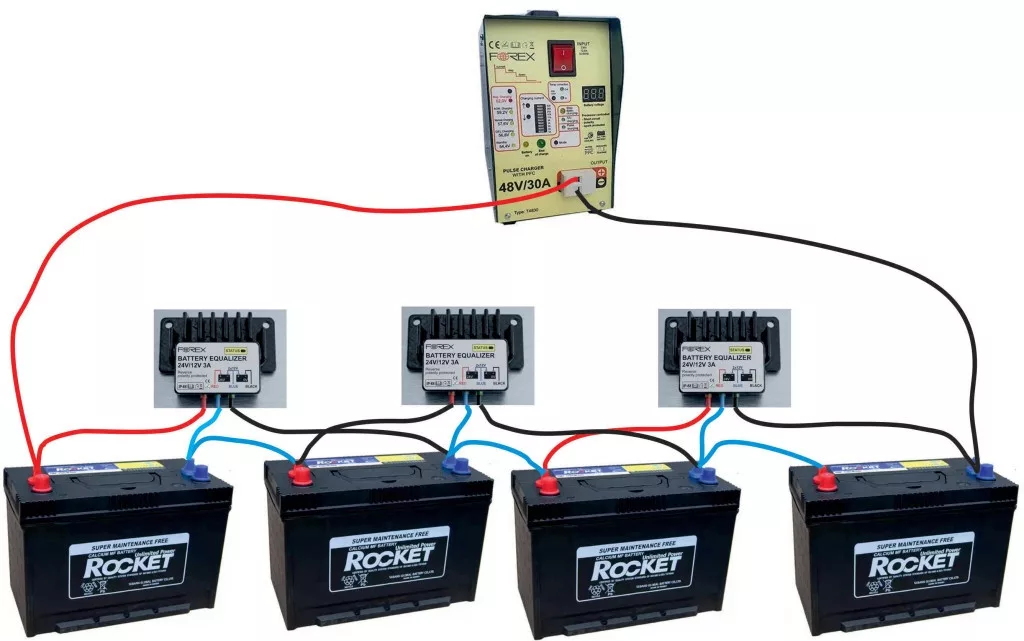

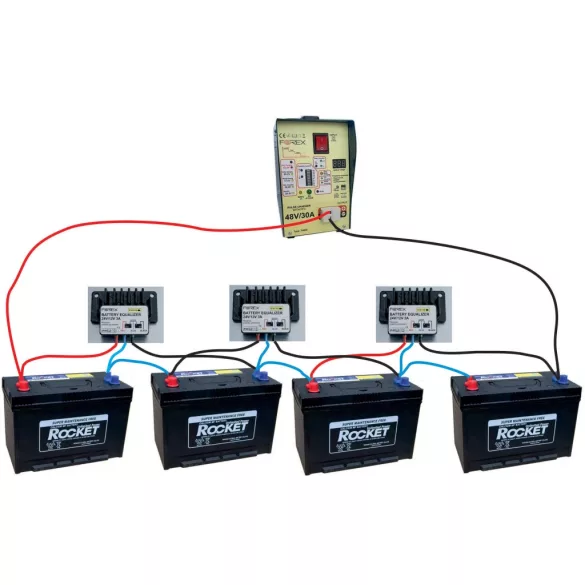

Nagyobb rendszerfeszültségekhez

24 V rendszer: 1 db kiegyenlítő

48 V rendszer: 3 db kiegyenlítő

60 V rendszer: 4 db kiegyenlítő

72 V rendszer: 5 db kiegyenlítő

Működési feltételek

A készülék automatikusan leáll, ha bármelyik csatlakoztatott 12 V-os akkumulátor feszültsége 11 V alá csökken. Leállított állapotban az áramfelvétele körülbelül 2 mA.

Műszaki adatok

Rendszerfeszültség: 24 V, 2 × 12 V soros akkumulátor

Maximális kiegyenlítő áram: 3 A

Párhuzamos kapcsolhatóság: igen, készülékenként további max. 3 A

Kiegyenlítés indítása: 0,1 V-nál nagyobb feszültségeltérés esetén

Maximális bemeneti feszültség: 2 × 17 V

Minimális bemeneti feszültség: 2 × 11 V

Nyugalmi fogyasztás leálláskor: kb. 2 mA

Méretek: 100 × 70 × 20 mm

Tömeg: 234 g

Üzemi hőmérséklet: –25 és +45 °C között

Védettség: IP67

Ház: bordázott alumínium, passzív hűtéssel

Fontos tudnivaló

A töltéskiegyenlítő nem helyettesíti az akkumulátortöltőt, és önálló tápegységként nem használható.

A jármű 12 V-os fogyasztóit, amennyiben azok áramfelvétele 0,5 A-nél nagyobb, kiegyenlítő használata mellett is 24/12 V-os konverterről kell üzemeltetni.
