Akkumulatortöltő 12V 32A, érintőképernyős

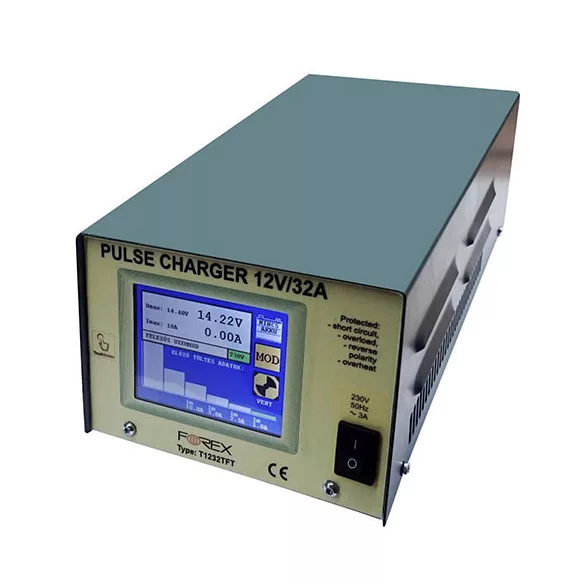

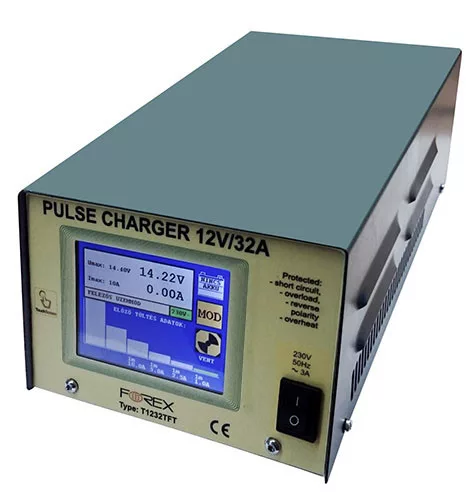

Forex T1232TFT érintőképernyős automata akkumulátortöltő, 12 V / 32 A

Intelligens diagnosztikával, pulzusos regenerálással és precíziós tápegység funkcióval

A Forex T1232TFT mikroprocesszor-vezérelt, professzionális akkumulátortöltő 12 V-os, 20–230 Ah kapacitású akkumulátorok automatikus, felügyelet nélküli töltésére és karbantartására. A készülék legfeljebb 32 A-es töltőáramot biztosít, amely 1 A-es lépésekben szabadon beállítható.

A nagyméretű TFT érintőképernyő, a többféle töltési karakterisztika, a leválasztható töltőkábel, a kábelkorrekció és az aktív PFC technológia műhelyekben, szervizekben és nagyobb akkumulátorok rendszeres karbantartásánál is hatékony használatot tesz lehetővé.

TFT érintőképernyős kezelőfelület

A készülék beállítása magyar vagy angol nyelvű TFT érintőképernyőn történik. A kezelőgombok határozott érintésre reagálnak, így csökkenthető a véletlen elállítás veszélye.

A kijelzőn kiválasztható a töltési karakterisztika, a maximális töltőfeszültség, a töltőáram és a hőmérséklet-kompenzáció. A töltési folyamat állapota grafikus oszlopdiagramon is követhető.

A piros oszlop az aktuális töltési szakaszt, a zöld a már befejezett szakaszokat, a sárga a még hátralévő fázisokat, a szürke pedig a kiválasztott áramkorlát miatt kimaradó szakaszokat jelzi.

Felezős töltési karakterisztika

A töltés a kiválasztott maximális töltőárammal indul. A beállított feszültséghatár elérése után a készülék lépcsőzetesen felezi az áramerősséget. A maximális 32 A-es beállításnál a töltési szakaszok 32 A, 16 A, 8 A, 4 A, 2 A és 1 A értékeken követik egymást.

A fokozatos áramcsökkentés kíméli az akkumulátor lemezeit, mérsékli a gázképződést és segíti a teljes feltöltést. A folyamat végén a készülék automatikusan 13,6 V-os fenntartó töltésre kapcsol.

Pulzusos regeneráló karakterisztika

A pulzusos üzemmód a felezős karakterisztikára épülő, ciklikusan ismétlődő töltés–szünet–kisütés folyamatot alkalmaz. A készülék 110 milliszekundumos töltés után 30 milliszekundumos szünetet tart, majd 3 milliszekundumig 50 A-es kisütőimpulzust alkalmaz.

A rövid kisütőimpulzusok megfordítják az áram irányát, és hozzájárulhatnak az akkumulátorlemezeken kialakult szulfátréteg csökkentéséhez. Ebben az üzemmódban érhető el a legmagasabb töltöttségi szint.

Az effektív töltőáram számítása: TAeff = I × 0,769 - 1 A

Erősen szulfátos, terhelést már nem viselő akkumulátornál először néhány órás felezős vagy IUu töltés javasolt, majd ezt követően érdemes újra megpróbálni a pulzusos regenerálást.

IUu automatikus töltés

IUu üzemmódban a készülék a beállított feszültséggel és áramkorláttal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alá csökken, a töltő automatikusan 13,6 V-os fenntartó töltésre vált.

Biztonsági okból a készülék akkor is fenntartó töltésre kapcsol, ha az akkumulátor összesen 18 órát töltött 14 V feletti feszültségen.

Precíziós tápegység üzemmód

A Forex T1232TFT akkumulátor nélkül is használható szabályozható tápegységként. A kimeneti feszültség 10,0 és 16,0 V között 0,1 V-os lépésekben, az áramkorlát pedig 1 és 32 A között 1 A-es lépésekben állítható.

Tápegység üzemmódban az aktiválás után azonnal megjelenik a beállított feszültség a kimeneten. Ebben az üzemmódban különösen fontos a helyes polaritás, mert a fordított csatlakoztatás a készülék belső olvadóbiztosítékának meghibásodását okozhatja.

Választható töltőfeszültségek

13,6 V: fenntartó töltéshez vagy tápegységként történő használathoz

14,2 V: gél akkumulátorokhoz

14,4 V: hagyományos, folyadékos akkumulátorokhoz

14,8 V: kalciumtechnológiás és főként AGM akkumulátorokhoz

15,5 V: kizárólag pulzusos regeneráló karakterisztikával választható

Szoftveres kábelkorrekció

A leválasztható töltőkábel cseréje vagy módosítása után a készülék képes megmérni a vezeték ellenállását. A beállított kábelkorrekció kompenzálja a vezetéken kialakuló feszültségesést, így az akkumulátor sarkain a kívánt töltőfeszültség jelenhet meg.

Ha a vezeték ellenállása túl nagy, a kijelző figyelmeztet. Ebben az esetben rövidebb vagy nagyobb keresztmetszetű töltőkábel használata szükséges.

Automatikus hőmérséklet-kompenzáció

A töltő a környezeti hőmérséklet alapján képes automatikusan módosítani a töltőfeszültséget. A belső érzékelővel végzett korrekció értéke 2 mV/°C/cella, külső hőmérséklet-érzékelő használata esetén pedig 3 mV/°C/cella.

A hőmérséklet-kompenzáció hideg környezetben növeli, magas hőmérsékleten pedig csökkenti a töltőfeszültséget, ezzel segítve az akkumulátor biztonságos kezelését.

Töltés működő fogyasztók mellett

A speciális töltési karakterisztika biztosítja a járműbe vagy hajóba szerelt akkumulátor teljes feltöltését és a túltöltés elkerülését akkor is, ha a rendszerben közben fogyasztók, például hűtőszekrény, szivattyú vagy világítás működnek.

Mélykisütött akkumulátorok kezelése

A készülék a 3 V alatti kapocsfeszültségű akkumulátor töltését kímélő, 120 mA-es árammal kezdi meg. Amikor az akkumulátor feszültsége eléri a 3 V-ot, a töltés a kiválasztott paraméterek és karakterisztika szerint folytatódik.

Biztonsági időzítők és hálózatkimaradás

A töltési folyamat egyes szakaszait biztonsági időzítők felügyelik. Ezek segítenek felismerni, ha az akkumulátor nem éri el időben a szükséges feszültséget, vagy a töltési folyamat rendellenesen hosszú ideig tart.

Öt percnél rövidebb hálózatkimaradás után a készülék folytathatja a megkezdett folyamatot. Öt percnél hosszabb áramkimaradás után a töltési karakterisztika biztonsági okból az elejéről indul újra.

Elektronikus védelem

A készülék elektronikus rövidzárlat-, szikra- és túláramvédelemmel rendelkezik. A töltőkimenet megfelelő használat mellett szikramentesen csatlakoztatható, az összeérintett csipeszek pedig nem károsítják a töltőt.

A töltést mindig jól szellőző, nyílt lángtól, gyúlékony anyagoktól és szikraképződéstől mentes helyen kell végezni.

Műszaki adatok

Típus: T1232TFT

Névleges rendszerfeszültség: 12 V DC

Alkalmazható akkumulátorkapacitás: 20–230 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 1700 mA

Maximális töltőáram: 32 A DC

Állítható töltőáram: 1–32 A, 1 A-es lépésekben

Választható töltőfeszültség: 13,6 V, 14,2 V, 14,4 V, 14,8 V vagy 15,5 V

Tápegység kimeneti feszültsége: 10,0–16,0 V, 0,1 V-os lépésekben

Tápegység áramkorlátja: 1–32 A, 1 A-es lépésekben

Töltési karakterisztikák: felezős, IUu, pulzusos-felezős és tápegység

Aktív PFC teljesítménytényező: nagyobb mint 0,9

Hőmérséklet-korrekció: -24 és +55 °C között

Maximális visszáram hálózati feszültség nélkül: 30 mA

Szekunder biztosíték: elektronikus, polaritáshiba esetére belső olvadóbiztosítékkal

Üzemi hőmérséklet: +5 és +50 °C között

Tárolási hőmérséklet: 0 és +60 °C között

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Kijelző nyelve: magyar vagy angol

Méretek: 140 × 95 × 260 mm

Tömeg: 2,1 kg
