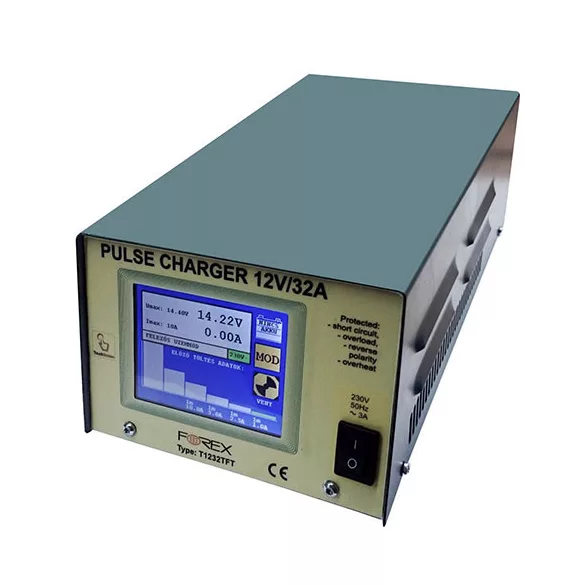

Akkumulatortöltő 12V 32A, érintőképernyős, 3 m vezetékkel

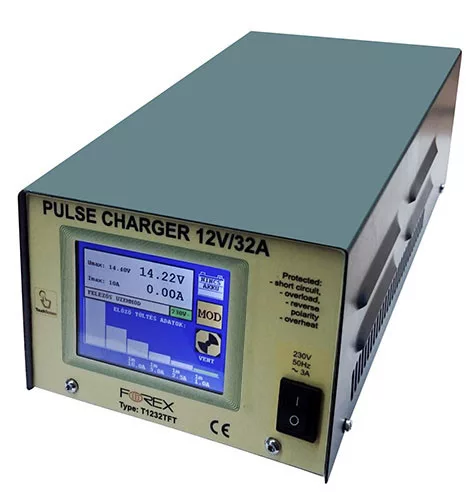

Forex T1232TFT érintőképernyős automata akkumulátortöltő, 12 V / 32 A

Intelligens akkumulátortöltő pulzusos regenerálással, kábelkorrekcióval és tápegység funkcióval

A Forex T1232TFT professzionális, mikroprocesszor-vezérelt akkumulátortöltő 12 V-os, 20–230 Ah kapacitású akkumulátorok automatikus, felügyelet nélküli töltésére és karbantartására. Legfeljebb 32 A töltőáramot biztosít, amely 1 A-es lépésekben állítható.

A nagyméretű TFT érintőképernyőn egyszerűen kiválasztható a töltési karakterisztika, a töltőfeszültség, a maximális töltőáram és a hőmérséklet-kompenzáció. A készülék magyar és angol nyelvű kezelőfelülettel rendelkezik.

TFT érintőképernyős vezérlés

A töltő beállítása érintőképernyőn történik. A kezelőgombok határozott nyomásra reagálnak, így csökkenthető a véletlen elállítás veszélye.

A töltési folyamat állapota a kijelző alsó részén található grafikus oszlopokon követhető. A piros oszlop az aktuális töltési szakaszt, a zöld a befejezett szakaszokat, a sárga a még hátralévő fokozatokat, a szürke pedig a kiválasztott áramkorlát miatt kihagyott szakaszokat jelzi.

Felezős töltési karakterisztika

A töltési folyamat a kiválasztott maximális árammal indul. A beállított feszültséghatár elérése után a készülék lépcsőzetesen csökkenti a töltőáramot.

A maximális 32 A-es beállításnál a töltési fokozatok 32 A, 16 A, 8 A, 4 A, 2 A és 1 A. A folyamat végén a töltő automatikusan 13,6 V-os fenntartó töltésre kapcsol.

A fokozatos áramcsökkentés kíméli az akkumulátor lemezeit, mérsékli a gázképződést és segíti a teljes feltöltést.

Pulzusos regeneráló üzemmód

A pulzusos karakterisztika a felezős töltésre épülő, ismétlődő töltés–szünet–kisütés folyamatot használ. A készülék 110 milliszekundumos töltést, 30 milliszekundumos szünetet, majd 3 milliszekundumos, 50 A-es kisütőimpulzust alkalmaz.

A rövid, fordított irányú áramimpulzusok hozzájárulhatnak az akkumulátorlemezeken kialakult szulfátréteg csökkentéséhez és az akkumulátor regenerálásához.

Az effektív töltőáram számítása: TAeff = I × 0,769 - 1 A

Erősen szulfátos, terhelést már nem viselő akkumulátornál először néhány órás felezős vagy IUu töltés javasolt, majd ezt követően érdemes újra elindítani a pulzusos regenerálást.

IUu automatikus töltési mód

IUu üzemmódban a készülék a beállított feszültséggel és áramkorláttal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alatt marad, a töltő automatikusan 13,6 V-os fenntartó töltésre vált.

Szabályozható tápegység

A Forex T1232TFT akkumulátor nélkül is használható stabil, szabályozható tápegységként. A kimeneti feszültség 10,0 és 16,0 V között 0,1 V-os lépésekben, az áramkorlát pedig 1 és 32 A között 1 A-es lépésekben állítható.

Tápegység üzemmódban az aktiválás után azonnal megjelenik a beállított feszültség a kimeneten, ezért különösen fontos a helyes polaritás betartása.

Választható töltőfeszültségek

13,6 V: fenntartó töltéshez vagy tápegységként történő használathoz

14,2 V: gél akkumulátorokhoz

14,4 V: hagyományos, folyadékos akkumulátorokhoz

14,8 V: kalciumtechnológiás és főként AGM akkumulátorokhoz

15,5 V: kizárólag pulzusos regeneráló töltéshez

Szoftveres kábelkorrekció

A leválasztható töltőkábel cseréje vagy módosítása után a készülék képes megmérni a vezeték ellenállását. A kábelkorrekció kompenzálja a vezetéken kialakuló feszültségesést, így az akkumulátor pólusain a megfelelő töltőfeszültség jelenik meg.

Ha a csatlakoztatott vezeték ellenállása túl nagy, a kijelző figyelmeztet. Ilyenkor rövidebb vagy nagyobb keresztmetszetű töltőkábel használata szükséges.

Hőmérséklet-kompenzáció

A készülék a környezeti hőmérséklet alapján automatikusan módosíthatja a töltőfeszültséget. A belső érzékelővel végzett korrekció értéke 2 mV/°C/cella, külső hőmérséklet-érzékelő használatakor pedig 3 mV/°C/cella.

Hideg környezetben a készülék növeli, magas hőmérsékleten pedig csökkenti a töltőfeszültséget, ezzel segítve az akkumulátor biztonságos és kíméletes kezelését.

Töltés működő fogyasztók mellett

A speciális töltési karakterisztika biztosítja a járműbe vagy hajóba szerelt akkumulátor teljes feltöltését és a túltöltés elkerülését akkor is, ha töltés közben fogyasztók, például hűtőszekrény, szivattyú vagy világítás működnek.

Mélykisütött akkumulátorok kezelése

A készülék a 3 V alatti kapocsfeszültségű akkumulátor töltését kímélő, 120 mA-es árammal kezdi meg. A 3 V-os feszültség elérése után a töltés a kiválasztott paraméterekkel folytatódik.

Biztonsági funkciók

A töltési folyamat szakaszait biztonsági időzítők felügyelik, amelyek segítenek felismerni a rendellenesen hosszú töltést, a túlterhelést vagy az akkumulátor hibáját.

A készülék elektronikus rövidzárlat-, szikra- és túláramvédelemmel rendelkezik. Polaritáshiba esetére belső olvadóbiztosítékkal is el van látva.

A töltést mindig jól szellőző, nyílt lángtól, gyúlékony anyagoktól és szikraképződéstől mentes helyen kell végezni.

Műszaki adatok

Típus: T1232TFT

Névleges rendszerfeszültség: 12 V DC

Alkalmazható akkumulátorkapacitás: 20–230 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 1700 mA

Maximális töltőáram: 32 A DC

Állítható töltőáram: 1–32 A, 1 A-es lépésekben

Választható töltőfeszültség: 13,6 V, 14,2 V, 14,4 V, 14,8 V vagy 15,5 V

Tápegység kimeneti feszültsége: 10,0–16,0 V, 0,1 V-os lépésekben

Tápegység áramkorlátja: 1–32 A, 1 A-es lépésekben

Töltési karakterisztikák: felezős, IUu, pulzusos-felezős és tápegység

Aktív PFC teljesítménytényező: nagyobb mint 0,9

Hőmérséklet-korrekció: -24 és +55 °C között

Maximális visszáram hálózati feszültség nélkül: 30 mA

Szekunder biztosíték: elektronikus, polaritáshiba esetére belső olvadóbiztosítékkal

Üzemi hőmérséklet: +5 és +50 °C között

Tárolási hőmérséklet: 0 és +60 °C között

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Kijelző nyelve: magyar vagy angol

Méretek: 140 x 95 x 260 mm

Tömeg: 2,1 kg
