Akkumulátortöltő 12V 70A

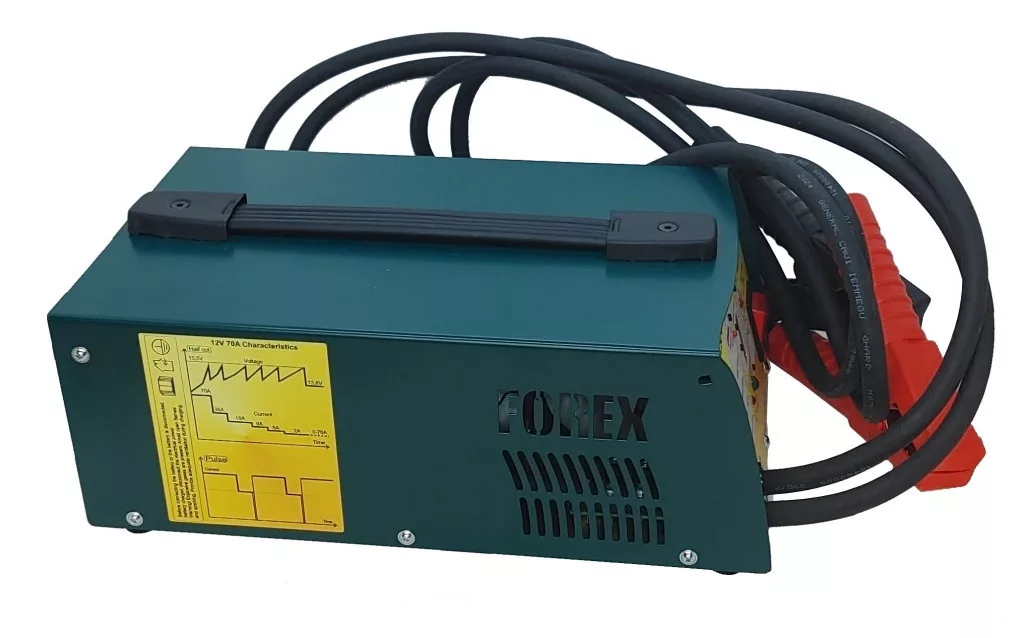

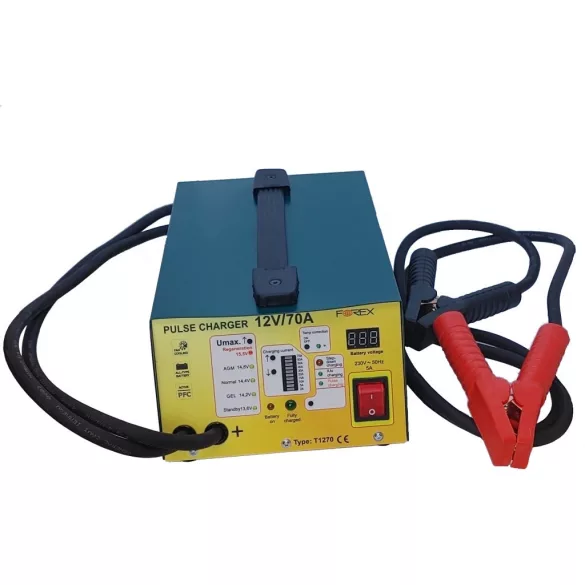

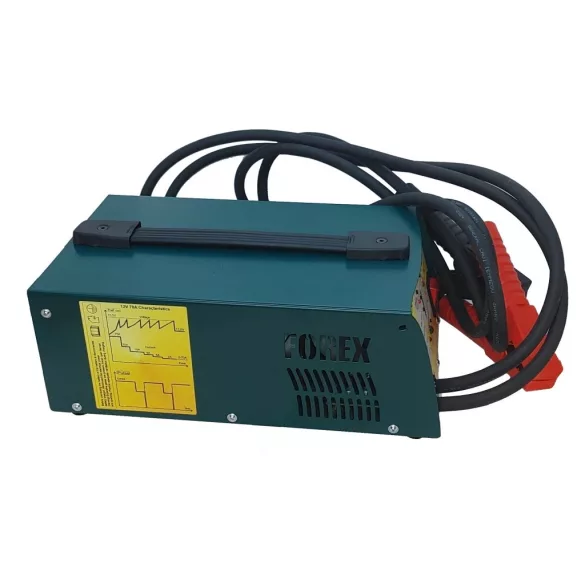

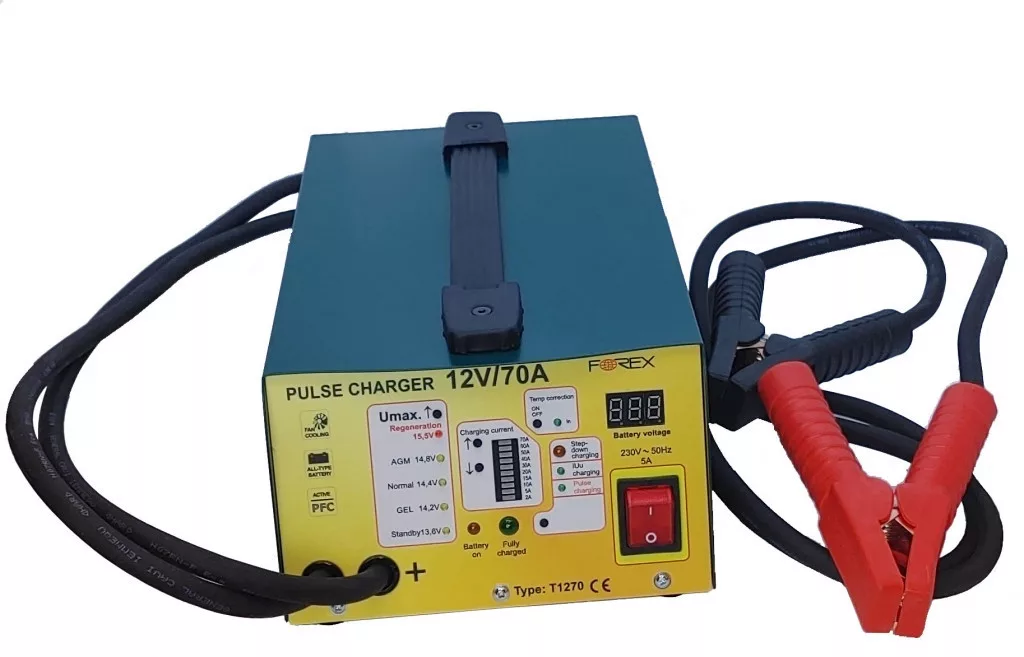

Forex T1270 professzionális automata akkumulátortöltő, 12 V / 70 A

Nagy teljesítményű töltő áramfelezős, IUu és pulzusos karakterisztikával

A Forex T1270 professzionális, nagy teljesítményű akkumulátortöltő 12 V-os, 20–500 Ah kapacitású ólom-savas akkumulátorok speciális töltésére és hosszú távú karbantartására. Legfeljebb 70 A-es töltőárama nagyobb akkumulátorok és akkumulátortelepek gyors, szabályozott töltését is lehetővé teszi.

A készülék áramfelezős, IUu és pulzusos töltési karakterisztikával rendelkezik. Speciális működése hajókba, lakóautókba, munkagépekbe és más járművekbe szerelt akkumulátorokhoz is megfelelő, mivel töltés közben a rendszerhez csatlakoztatott fogyasztók, például szivattyúk, hűtőberendezések vagy világítás is működhetnek.

Töltésfelvevő képesség vizsgálata

A felezős töltési folyamat elején a készülék a kiválasztott feszültség- és áramkorláttal megkezdi a töltést, majd körülbelül egy percig vizsgálja az akkumulátor töltésfelvevő képességét.

Ha az akkumulátor már részben feltöltött, és csak kisebb áramot képes felvenni, a töltő az érzékelt értékhez igazítja a további töltést. Ez megakadályozza, hogy például egy csupán 4–5 A-t felvevő akkumulátort szükségtelenül 70 A-rel próbáljon tölteni.

Áramfelezős töltési karakterisztika

A töltés a kiválasztott maximális áramerősséggel indul. Amikor az akkumulátor feszültsége eléri a beállított felső határt, a készülék automatikusan csökkenti a töltőáramot, majd a következő töltési szakaszra lép.

A töltő a lépcsők között biztonsági időzítéseket is alkalmaz. Ha az akkumulátor a rendelkezésre álló időn belül eléri a beállított feszültséget, a készülék rövid várakozás után csökkenti az áramerősséget. Ha egy szakasz a vártnál lényegesen tovább tart, a töltő biztonsági okból szintén továbblép.

A választható maximális töltőáramok: 2 A, 4 A, 6 A, 8 A, 10 A, 16 A, 20 A, 25 A és 70 A.

IUu automatikus töltési mód

IUu üzemmódban a készülék a kiválasztott feszültséggel és töltőárammal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alatt marad, a töltő automatikusan 13,6 V-os fenntartó töltésre kapcsol.

Ha az akkumulátor összesen 10 órát töltött 14 V feletti feszültségen, a készülék szintén fenntartó töltésre vált. A teljes folyamatot egy 24 órás biztonsági időzítő is felügyeli, amelynek lejárta után a töltő mindenképpen csepptöltésre kapcsol.

Pulzusos regeneráló üzemmód

A pulzusos karakterisztika a felezős töltésre épülő, ciklikusan ismétlődő töltés–szünet–kisütés folyamatot alkalmaz. Egy ciklus 110 milliszekundumos töltésből, 30 milliszekundumos szünetből és 3 milliszekundumos, 50 A-es kisütőimpulzusból áll.

A rövid kisütőimpulzusok hozzájárulhatnak az akkumulátorlemezeken kialakult szulfátréteg csökkentéséhez és az akkumulátor töltésfelvevő képességének javításához. A pulzusos üzemmód 15,5 V-os feszültségbeállítás mellett használható.

Az effektív töltőáram számítása: TAeff = I × 0,769 - 1 A

Az I a beállított vagy már csökkentett töltőáram, a TAeff pedig az akkumulátort ténylegesen töltő áram effektív értéke. Például 30 A-es beállításnál az effektív töltőáram körülbelül 21 A.

Erősen szulfátos, a rövid kisütőimpulzusokat sem viselő akkumulátornál először néhány órás felezős vagy IUu töltés javasolt, majd ezt követően ismét megpróbálható a pulzusos üzemmód.

Fenntartó töltés és kondicionálás

A töltési folyamat befejezése után a készülék automatikusan 13,6 V-os fenntartó töltésre kapcsol. A töltés végét zöld LED jelzi.

Fenntartó töltésben a kimenet a folyamat elején beállított áramkorlátig terhelhető, így a rendszerhez csatlakoztatott fogyasztók működése mellett is fenntartható az akkumulátor megfelelő töltöttségi állapota.

Választható töltőfeszültségek

13,6 V: fenntartó töltéshez és a rendszer tápellátásához

14,2 V: gél akkumulátorokhoz

14,4 V: hagyományos folyadékos akkumulátorokhoz

14,8 V: AGM és felitatott elektrolitos akkumulátorokhoz

15,5 V: pulzusos regeneráló üzemmódhoz

Mélykisütött akkumulátorok kezelése

A készülék mélykisütött akkumulátorok kímélő töltésére is alkalmas. Az 1,5 V alatti kapocsfeszültségű akkumulátort 120 mA-es biztonsági árammal tölti addig, amíg annak feszültsége el nem éri az 1,5 V-ot. Ezután a töltés a kiválasztott paraméterekkel folytatódik.

A rendkívül mélyen lemerült akkumulátor töltése kizárólag folyamatos felügyelet mellett végezhető. Pezsgés, erős melegedés, ingadozó áramkijelzés vagy a belső relé ismétlődő kapcsolása esetén a töltést azonnal meg kell szakítani.

Hőmérséklet-kompenzáció

A beépített hőmérséklet-érzékelő a beszívott környezeti levegő hőmérséklete alapján módosítja a töltőfeszültséget. A korrekció értéke 2 mV/°C/cella.

Hideg környezetben a készülék növeli, magas hőmérsékleten pedig csökkenti a töltőfeszültséget. Ez segít elkerülni a téli alultöltést, valamint a meleg környezetben jelentkező túltöltést és fokozott gázképződést.

A hőmérséklet-kompenzáció –24 és +55 °C között működik. Külső hőmérséklet-érzékelő csatlakoztatása csak külön rendelésre elérhető kivitel esetén lehetséges.

Kábelkorrekció

A töltőkábelek cseréje vagy hosszának módosítása után a gyári kábelkorrekció újra beállítható. A készülék így kompenzálni tudja a vezetéken kialakuló feszültségesést, és pontosabb töltőfeszültséget biztosít az akkumulátor pólusain.

Ha a csatlakoztatott töltőkábel ellenállása túl nagy, a készülék LED-es visszajelzéssel figyelmeztet.

Billentyűzár és digitális kijelzés

A bekapcsolható billentyűzár megakadályozza, hogy illetéktelen személy véletlenül módosítsa a kiválasztott töltőáramot, feszültséget vagy töltési karakterisztikát.

Az akkumulátor pillanatnyi feszültsége az előlapi digitális kijelzőn követhető. A kijelzés felbontása 0,1 V, pontossága ±0,1 V.

Elektronikus védelem

A készülék elektronikus rövidzárlat-, szikra- és túláramvédelemmel rendelkezik. Túlfeszültség esetén a töltő letiltja a kimenetet és leállítja a töltési folyamatot.

Öt percnél hosszabb hálózatkimaradás után a készülék a töltési karakterisztikát az elejéről indítja újra. Új akkumulátor csatlakoztatásakor, illetve a kezelőgombok használata után a töltési folyamat szintén újraindul.

Műszaki adatok

Típus: T1270

Névleges rendszerfeszültség: 12 V DC

Alkalmazható akkumulátorkapacitás: 20–500 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 5000 mA

Maximális töltőáram: 70 A DC

Választható töltőáram: 2, 4, 6, 8, 10, 16, 20, 25 vagy 70 A

Választható töltőfeszültség: 13,6 V, 14,2 V, 14,4 V, 14,8 V vagy 15,5 V

Töltési karakterisztikák: áramfelezős, IUu, pulzusos és fenntartó töltés

Maximális visszáram hálózati feszültség nélkül: 30 mA

Hőmérséklet-kompenzáció: –24 és +55 °C között

Tárolási hőmérséklet: –30 és +60 °C között

Üzemi hőmérséklet: –24 és +50 °C között

Szekunder védelem: elektronikus biztosíték

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Méretek: 284 x 174 x 110 mm

Tömeg: 3,5 kg

Használati útmutató

Forex T1270 használati útmutató PDF
