Akkumulátortöltő 24V 20A

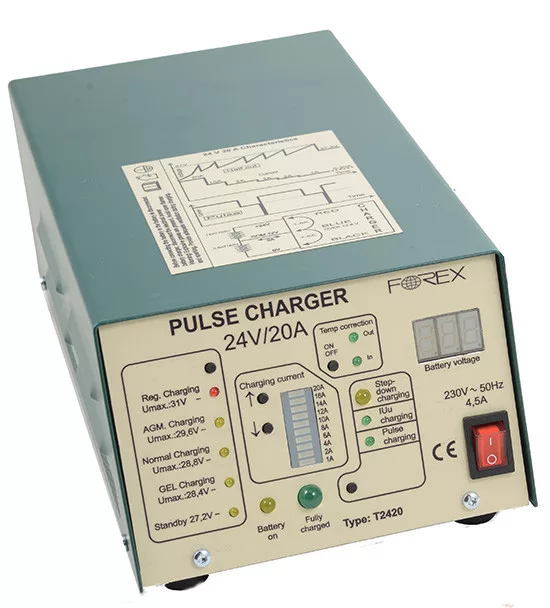

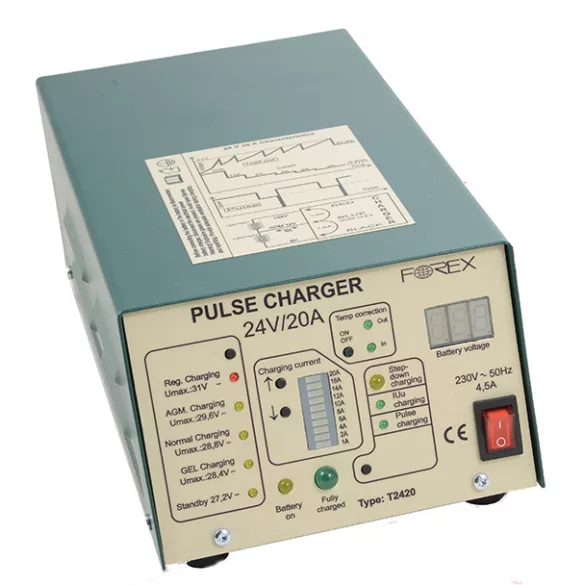

Forex T2420 automata akkumulátortöltő, 24 V / 20 A, aktív töltéskiegyenlítővel

Áramfelezős, IUu és pulzusos töltéssel, 20–480 Ah kapacitású akkumulátorrendszerekhez

A Forex T2420 professzionális akkumulátortöltő 24 V-os, 20–480 Ah kapacitású ólom-savas akkumulátorok és akkumulátortelepek töltésére, karbantartására és kondicionálására alkalmas. Legfeljebb 20 A-es töltőárammal, beépített 3 A-es aktív töltéskiegyenlítővel és többféle automatikus töltési móddal rendelkezik.

Speciális karakterisztikája járművekbe és hajókba épített akkumulátorrendszerekhez is használható. A töltő akkor is biztosítja a szabályozott feltöltést, ha közben fogyasztók, például szivattyú vagy hűtőszekrény működnek a rendszerben.

Aktív töltéskiegyenlítés

A beépített, legfeljebb 3 A-es aktív töltéskiegyenlítő a 24 V-os telepet alkotó két sorba kötött 12 V-os akkumulátor kiegyenlített töltését támogatja. Csökkenti annak veszélyét, hogy az egyik akkumulátor túltöltődjön, miközben a másik nem éri el a megfelelő töltöttséget.

A piros vezetéket a 24 V-os telep pozitív, a fekete vezetéket a negatív pólusához kell csatlakoztatni. A középső, zöld-sárga vagy kék vezetéket a két akkumulátor közös, 12 V-os pontjához kell kapcsolni. A kiegyenlítő funkció csak ennek a vezetéknek a csatlakoztatásakor működik.

Áramfelezős töltési mód

A töltő a folyamat elején körülbelül egy percig vizsgálja az akkumulátor töltésfelvevő képességét. Ha a részben feltöltött akkumulátor csak kisebb áramot képes felvenni, a készülék ehhez igazítja a további töltést.

A töltés a kiválasztott maximális árammal indul, majd a beállított feszültséghatár elérésekor a készülék fokozatosan felezi az áramot. 20 A-es beállításnál a töltési folyamat 20 A, 10 A, 5 A, 2,5 A és 1 A töltőáramú szakaszokon halad keresztül.

Választható maximális töltőáram: 2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 14 A, 16 A vagy 20 A.

IUu és fenntartó töltés

IUu üzemmódban a készülék a kiválasztott feszültséggel és áramkorláttal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alatt marad, automatikusan 27,2 V-os fenntartó töltésre kapcsol.

A töltés végét zöld LED jelzi. Fenntartó töltés közben a kimenet a folyamat elején beállított áramkorlátig, de legfeljebb 20 A-rel terhelhető. Két hét elteltével a készülék automatikusan újraindítja a töltési karakterisztikát az akkumulátor kondicionálása érdekében.

Pulzusos regeneráló üzemmód

A pulzusos üzemmód ciklikusan ismétlődő töltés–szünet–kisütés folyamatot alkalmaz. Egy ciklus 110 milliszekundumos töltésből, 30 milliszekundumos szünetből és 3 milliszekundumos, 50 A-es kisütőimpulzusból áll.

A folyamat támogatja az akkumulátor kondicionálását és a szulfátosodás mérséklését. Erősen szulfátos akkumulátornál először néhány órás áramfelezős vagy IUu töltés javasolt, majd ezt követően alkalmazható újra a pulzusos mód.

Választható töltőfeszültségek

27,2 V: fenntartó töltéshez

28,4 V: gél akkumulátorokhoz

28,8 V: hagyományos folyadékos akkumulátorokhoz

29,6 V: AGM, felitatott elektrolitos akkumulátorokhoz

31 V: speciális töltési feladatokhoz, kizárólag az akkumulátor gyártói előírásának megfelelően

Hőmérséklet-kompenzáció

A töltő belső és külső hőmérséklet-érzékelést támogat. Külső szonda csatlakoztatásakor a készülék automatikusan átvált a külső mérésre. A külső korrekció 3 mV/°C/cella, a belső korrekció pedig 2 mV/°C/cella.

A hőmérséklet-kompenzáció –24 és +55 °C között működik. –15 °C alatt a készülék automatikusan a belső érzékelőt használja. Túlmelegedett akkumulátornál jelentősen csökkenti a töltőfeszültséget.

Mélykisütött akkumulátor kezelése

A 4 V alatti kapocsfeszültségű akkumulátort a készülék 70 mA-es kímélő árammal tölti addig, amíg annak feszültsége el nem éri a 4 V-ot. Ezt követően a töltés a kiválasztott paraméterekkel folytatódik.

Biztonság és kezelés

A készülék elektronikus rövidzárlat-, szikra- és túláramvédelemmel rendelkezik. A biztonsági időzítők legkésőbb 24 óra után, illetve összesen 10 óra 28 V feletti töltés után fenntartó üzemre kapcsolják a töltőt.

Az előlapi kijelző 0,1 V-os felbontással és ±0,1 V-os pontossággal mutatja az akkumulátor feszültségét. A bekapcsolható billentyűzár megakadályozza a beállítások véletlen vagy illetéktelen módosítását. A kábelkorrekció a töltővezetékek cseréje vagy módosítása után újra beállítható.

Műszaki adatok

Típus: T2420

Névleges rendszerfeszültség: 24 V DC

Alkalmazható akkumulátorkapacitás: 20–480 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 4,5 A

Maximális töltőáram: 20 A DC

Választható töltőáram: 2, 4, 6, 8, 10, 12, 14, 16 vagy 20 A

Választható töltőfeszültség: 27,2 V, 28,4 V, 28,8 V, 29,6 V vagy 31 V

Fenntartó töltőfeszültség: 27,2 V

Aktív töltéskiegyenlítés: legfeljebb 3 A

Töltési módok: áramfelezős, IUu, pulzusos és fenntartó töltés

Maximális visszáram hálózati feszültség nélkül: 30 mA

Hőmérséklet-kompenzáció: –24 és +55 °C között

Üzemi hőmérséklet: –24 és +60 °C között

Tárolási hőmérséklet: 0–40 °C

Szekunder védelem: elektronikus biztosíték

Kijelzés: 0,1 V felbontás, ±0,1 V pontosság

Opcionális távvezérlés: legfeljebb 10 m

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Méretek: 135 × 90 × 260 mm
