Akkumulátortöltő 24V 3,5A

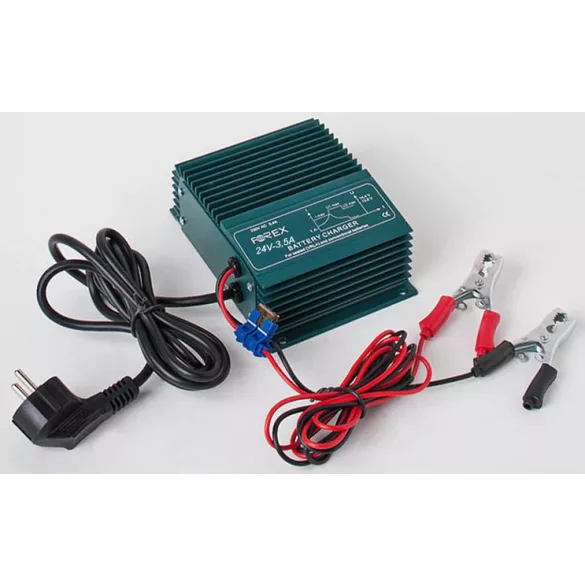

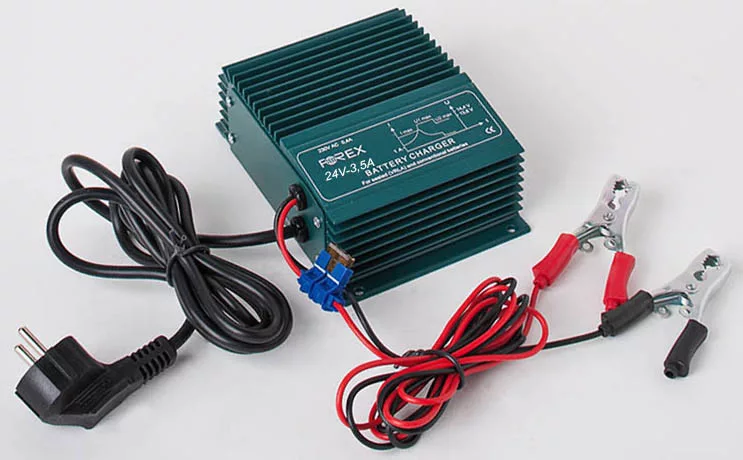

Forex T243.5-IUu automata akkumulátortöltő, 24 V / 3,5 A

Automatikus töltés és hosszú távú karbantartás 24 V-os akkumulátorokhoz

A Forex T243.5-IUu kompakt, teljesen automatikus akkumulátortöltő 24 V-os ólom-savas akkumulátorok felügyelet nélküli töltésére és karbantartására. Legfeljebb 3,5 A-es töltőáramot biztosít, majd a töltési folyamat végén automatikusan biztonságos fenntartó töltésre kapcsol.

A készülék folyadékos, AGM és gél akkumulátorokhoz egyaránt használható. IP44 védettsége, kis mérete és bordázott fémháza alkalmassá teszi hajókban, lakóautókban, kisebb munkagépekben és más 24 V-os rendszerekben történő használatra.

Automatikus IUu töltési folyamat

A töltés három automatikusan vezérelt szakaszból áll. A készülék először közel állandó, 3,5 A-es árammal tölti az akkumulátort, amíg annak feszültsége el nem éri a 28,8 V-os felső határt.

A második szakaszban a töltő 28,8 V-os állandó feszültséget tart, miközben a töltőáram fokozatosan körülbelül 0,5 A-re csökken.

A folyamat végén a készülék 27,2 V-os fenntartó töltésre vált. Ebben az állapotban az akkumulátor hosszabb ideig is a töltőn maradhat anélkül, hogy a töltési folyamat folyamatos felügyeletet igényelne.

LED-es állapotjelzés

Zöld, sárga és piros LED: állandó áramú töltési szakasz 3,5 A-rel, a 28,8 V-os feszültség eléréséig

Zöld és sárga LED: állandó feszültségű szakasz, amelyben a töltőáram fokozatosan csökken

Zöld LED: az akkumulátor feltöltött, a készülék 27,2 V-os fenntartó töltésre kapcsolt

Tölthető akkumulátorok

Folyadékos indító- és hajtóakkumulátorok: 10–220 Ah

AGM, felitatott elektrolitos akkumulátorok: 10–220 Ah

Gél, zselés akkumulátorok: 20–220 Ah

Elektronikus védelem

A készülék elektronikus rövidzárlat- és túláramvédelemmel rendelkezik. A beépített belső hővédelem túlmelegedés esetén automatikusan csökkenti a kimeneti teljesítményt.

A töltőt működés közben tilos letakarni, mivel a megfelelő hőleadáshoz szabad légáramlás szükséges.

Biztonságos csatlakoztatás

A kikapcsolt, hálózatról leválasztott töltő piros csipeszét csatlakoztassa az akkumulátor pozitív, a fekete csipeszt pedig a negatív pólusához. Csak ezután csatlakoztassa a készüléket a védőföldeléssel rendelkező hálózati aljzathoz.

A hálózatra kapcsolt töltő csipeszeinek összeérintésekor szikra képződhet, ezért ezt robbanásveszélyes környezetben feltétlenül kerülni kell. Az akkumulátort mindig jól szellőző helyiségben töltse.

Műszaki adatok

Típus: 24V3,5A-IUu

Névleges akkumulátorfeszültség: 24 V DC

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Maximális töltőáram: 3,5 A DC

Maximális töltőfeszültség: 28,8 V ±0,2 V

Fenntartó töltőfeszültség: 27,2 V

Töltési karakterisztika: IUu, 3,5 A / 28,8 V / 27,2 V

Szekunder biztosíték: 5 A-es késes biztosíték

Maximális visszáram hálózati feszültség nélkül: 50 mA

Környezeti hőmérséklet: 0–40 °C

Maximális üzemi hőmérséklet: 60 °C

IP-védettség: IP44

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Méretek: 115 × 160 × 57 mm

Használati és műszaki útmutató

Forex T243.5-IUu használati útmutató PDF
