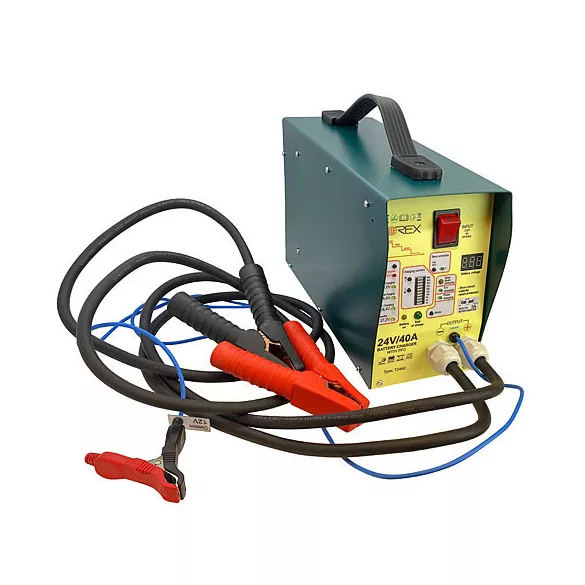

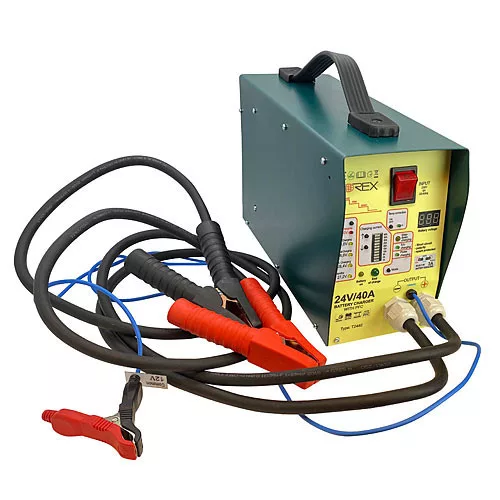

Akkumulátortöltő 24V/40A, csipeszes töltővezetékkel

Forex T2440 PFC professzionális akkumulátortöltő, 24 V / 40 A, aktív töltéskiegyenlítővel

Csipeszes kivitel, beépített 3 A-es aktív kiegyenlítő, áramfelezős, IUu és pulzusos töltési mód

A Forex T2440 PFC nagy teljesítményű akkumulátortöltő 24 V-os, 20–480 Ah kapacitású ólom-savas akkumulátorok és akkumulátortelepek professzionális töltésére és karbantartására. A szigetelt, nagy áramú csipeszek gyors és egyszerű csatlakoztatást tesznek lehetővé.

A készülék beépített, 3 A-es aktív töltéskiegyenlítővel rendelkezik, amely a két sorba kapcsolt 12 V-os akkumulátor kiegyenlített töltését támogatja. Speciális karakterisztikája hajókba, járművekbe és egyéb 24 V-os rendszerekbe épített akkumulátortelepekhez is használható.

Beépített aktív töltéskiegyenlítő

A 3 A-es aktív töltéskiegyenlítő a 24 V-os telepet alkotó két darab, sorba kapcsolt 12 V-os akkumulátor töltöttségi szintjének kiegyenlítését segíti. Ez csökkenti annak veszélyét, hogy az egyik akkumulátor túltöltődjön, miközben a másik nem éri el a megfelelő töltöttségi szintet.

A kiegyenlített töltéshez a piros csipeszt a 24 V-os telep pozitív, a fekete csipeszt a negatív pólusához kell csatlakoztatni. A középső, zöld-sárga vagy kék vezetéket a két akkumulátort összekötő vezetékhez, vagyis a 12 V-os középponthoz kell kapcsolni. A kiegyenlítő funkció csak a középső vezeték csatlakoztatása esetén működik.

Töltésfelvevő képesség vizsgálata

A felezős töltés elején a készülék a kiválasztott feszültség- és áramkorláttal megkezdi a töltést, majd körülbelül egy percig vizsgálja az akkumulátor töltésfelvevő képességét.

Ha az akkumulátor már részben feltöltött, és csak kisebb áramot képes felvenni, a töltő az érzékelt értékhez igazítja a további töltést. Így például egy mindössze 4–5 A-t felvevő akkumulátort nem próbál szükségtelenül 40 A-rel tölteni.

Áramfelezős töltési karakterisztika

A töltés a kiválasztott maximális áramerősséggel indul. Amikor az akkumulátor feszültsége eléri a beállított felső határt, a készülék automatikusan csökkenti a töltőáramot.

40 A-es kezdőáramnál a töltési folyamat 40 A-es, 20 A-es, 10 A-es, 5 A-es, 2,5 A-es és 1 A-es szakaszokból áll. A fokozatos áramcsökkentés mérsékli a gázképződést, kíméli az akkumulátorokat és csökkenti a túltöltés veszélyét.

A választható kezdő töltőáramok: 1 A, 2 A, 5 A, 10 A, 15 A, 20 A, 25 A, 30 A, 35 A és 40 A.

IUu automatikus töltés

IUu üzemmódban a készülék a kiválasztott feszültséggel és áramkorláttal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alatt marad, a töltő automatikusan 27,2 V-os fenntartó töltésre kapcsol.

A töltési folyamatot biztonsági időzítők felügyelik. A készülék legkésőbb 24 óra után fenntartó töltésre vált, illetve akkor is, ha az akkumulátor összesen 10 órát töltött 28 V feletti feszültségen.

Pulzusos regeneráló üzemmód

A pulzusos karakterisztika a felezős töltésre épülő, ciklikusan ismétlődő töltés–szünet–kisütés folyamatot alkalmaz. Egy ciklus 110 milliszekundumos töltésből, 30 milliszekundumos szünetből és 3 milliszekundumos, 50 A-es kisütőimpulzusból áll.

A rövid kisütőimpulzusok hozzájárulhatnak az akkumulátorlemezeken kialakult szulfátréteg csökkentéséhez és a töltésfelvevő képesség javításához.

Erősen szulfátos, a rövid terheléseket sem viselő akkumulátornál először néhány órás felezős vagy IUu töltést kell alkalmazni, majd ezt követően ismét megpróbálható a pulzusos üzemmód.

Fenntartó töltés és kondicionálás

A töltési folyamat végén a készülék automatikusan 27,2 V-os fenntartó töltésre kapcsol. Ezt az állapotot zöld LED jelzi.

Fenntartó töltés közben a kimenet a töltés elején beállított áramkorlátig, de legfeljebb 40 A-rel terhelhető. A töltő hosszabb időn keresztül is az akkumulátortelepen maradhat.

Két hét fenntartó töltés után a készülék automatikusan újraindítja a töltési karakterisztikát, ezzel támogatva az akkumulátorok rendszeres kondicionálását.

Töltés működő fogyasztók mellett

A speciális töltési karakterisztika lehetővé teszi az akkumulátortelep teljes feltöltését és a túltöltés elkerülését akkor is, ha töltés közben fogyasztók, például szivattyú, hűtőszekrény, világítás vagy más elektronikus berendezések működnek a rendszerben.

Választható töltőfeszültségek

27,2 V: fenntartó töltéshez

28,4 V: gél akkumulátorokhoz

28,8 V: hagyományos folyadékos akkumulátorokhoz

29,6 V: AGM, felitatott elektrolitos akkumulátorokhoz

31 V: speciális töltési feladatokhoz, kizárólag az akkumulátor előírásának megfelelően

Hőmérséklet-kompenzáció

A hőmérséklet-kompenzáció a környezeti hőmérséklethez igazítja a töltőfeszültséget. A korrekció –24 és +55 °C között kapcsolható be.

A belső hőmérséklet-érzékelő korrekciója 2 mV/°C/cella. Hideg környezetben a készülék növeli, magasabb hőmérsékleten pedig csökkenti a töltőfeszültséget. Túlmelegedett akkumulátornál a töltő jelentősen visszaveszi a kimeneti feszültséget.

Aktív PFC

A készülék aktív PFC áramkörrel rendelkezik, amely támogatja a nagy teljesítményű töltés hatékony hálózati működését és javítja a teljesítménytényezőt.

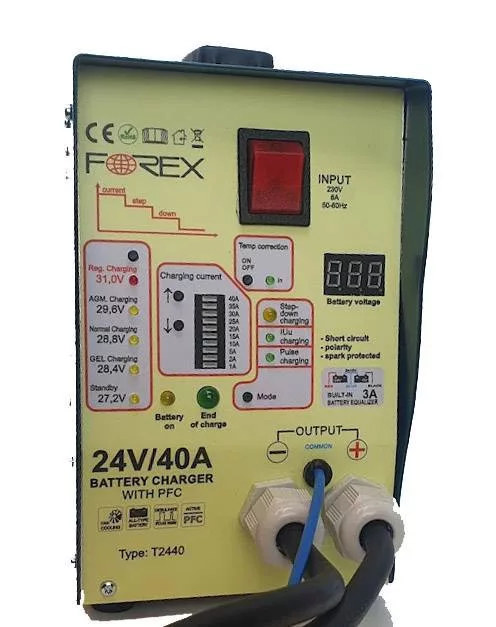

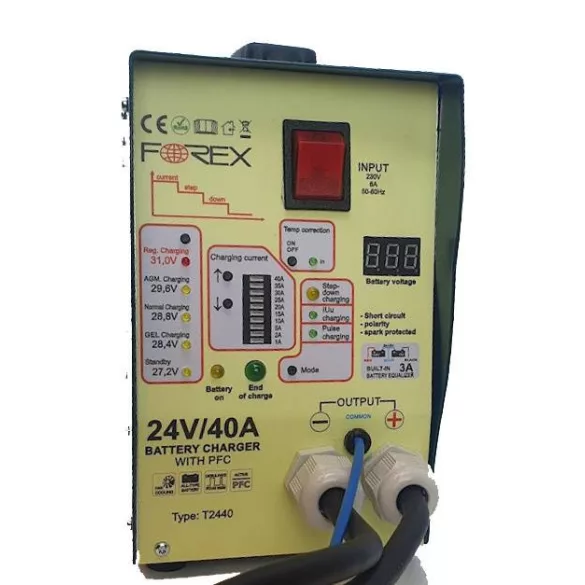

Digitális és LED-es kijelzés

A pillanatnyi töltőfeszültség három számjegyes digitális kijelzőn követhető. A kiválasztott töltőáramról, feszültségről, töltési módról és az aktuális üzemállapotról LED-es visszajelzők adnak tájékoztatást.

Kábelkorrekció és billentyűzár

A töltőkábelek cseréje vagy hosszának módosítása után a gyári kábelkorrekció újra beállítható. Ez lehetővé teszi a vezetékeken kialakuló feszültségesés kompenzálását.

A bekapcsolható billentyűzár megakadályozza, hogy illetéktelen személy véletlenül módosítsa a kiválasztott töltőáramot, töltőfeszültséget vagy töltési karakterisztikát.

Elektronikus védelem

A Forex T2440 elektronikus rövidzárlat-, szikra-, fordított polaritás- és túláramvédelemmel rendelkezik. I. érintésvédelmi osztályú készülék, ezért kizárólag megfelelő védőföldeléssel rendelkező hálózati aljzathoz csatlakoztatható.

Műszaki adatok

Típus: T2440 PFC

Kivitel: szigetelt, nagy áramú csipeszes töltővezeték

Névleges rendszerfeszültség: 24 V DC

Alkalmazható akkumulátorkapacitás: 20–480 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 6000 mA

Maximális töltőáram: 40 A DC

Választható kezdő töltőáram: 1, 2, 5, 10, 15, 20, 25, 30, 35 vagy 40 A

Választható töltőfeszültség: 27,2 V, 28,4 V, 28,8 V, 29,6 V vagy 31 V

Fenntartó töltőfeszültség: 27,2 V

Aktív töltéskiegyenlítő: 3 A

Töltési karakterisztikák: áramfelezős, IUu, pulzusos és fenntartó töltés

Maximális visszáram hálózati feszültség nélkül: 30 mA

Hőmérséklet-kompenzáció: –24 és +55 °C között

Üzemi hőmérséklet: –24 és +60 °C között

Tárolási hőmérséklet: 0–40 °C

Szekunder védelem: elektronikus biztosíték

PFC: aktív

Kijelző: három számjegyes feszültségkijelző és LED-es állapotjelzés

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Méretek: 120 × 190 × 290 mm

Tömeg: 4,5 kg

Használati útmutató

Forex T2440 PFC használati útmutató PDF
