Akkumulátortöltő - 48V 30A

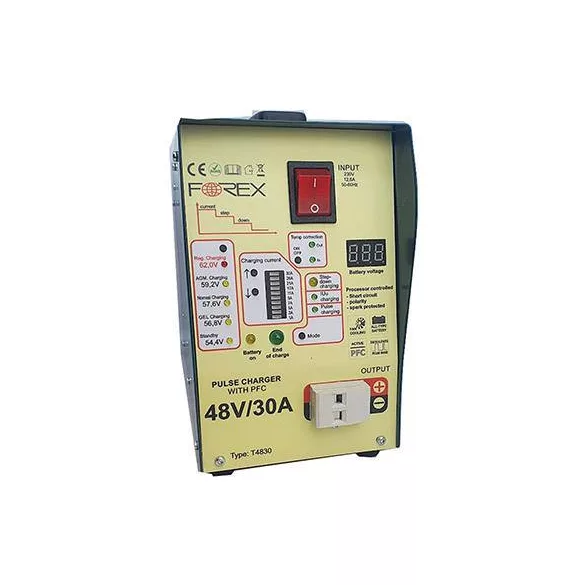

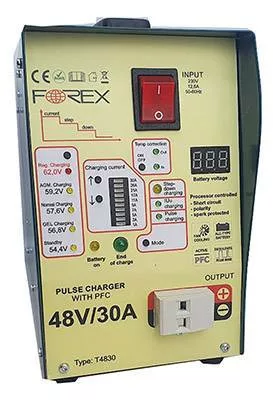

Forex T4830 PFC professzionális akkumulátortöltő, 48 V / 30 A

Áramfelezős, IUu és pulzusos töltéssel 48 V-os akkumulátorrendszerekhez

A Forex T4830 PFC nagy teljesítményű, intelligens akkumulátortöltő 48 V-os, 20–480 Ah kapacitású ólom-savas akkumulátorok professzionális töltésére és karbantartására. Legfeljebb 30 A-es töltőárama nagyobb akkumulátorok és akkumulátortelepek szabályozott töltését is lehetővé teszi.

Speciális töltési karakterisztikája járművekbe, munkagépekbe, ipari rendszerekbe és hajókba szerelt akkumulátorokhoz is megfelelő. A készülék akkor is biztosítja az akkumulátor teljes feltöltését és a túltöltés elkerülését, ha közben fogyasztók, például szivattyú, hűtőberendezés vagy világítás működnek a rendszerben.

Állítható töltőáram

A maximális töltőáram az előlapi kezelőgombbal választható ki. A beállítható értékek: 1 A, 2 A, 5 A, 10 A, 15 A, 20 A, 25 A vagy 30 A.

A megfelelő áramerősség kiválasztásával a töltés az akkumulátor kapacitásához, állapotához és a rendszer energiaigényéhez igazítható.

Töltésfelvevő képesség vizsgálata

A felezős karakterisztika elején a töltő a kiválasztott feszültség- és áramkorláttal megkezdi a töltést, majd körülbelül egy percig vizsgálja az akkumulátor töltésfelvevő képességét.

Ha a részben feltöltött akkumulátor csak kisebb áramot képes felvenni, a készülék az érzékelt értékhez igazítja a további töltést. Így például egy mindössze 4–5 A-t felvevő akkumulátort nem próbál szükségtelenül 30 A-rel tölteni.

Áramfelezős töltési karakterisztika

A töltés a kiválasztott maximális áramerősséggel indul. Amikor az akkumulátor feszültsége eléri a beállított felső határt, a készülék automatikusan csökkenti a töltőáramot.

30 A-es kezdőértéknél a töltő először 15 A-re csökkenti az áramerősséget, majd a folyamat 8 A-es, 4 A-es, 2 A-es és 1 A-es szakaszokkal folytatódik. A fokozatos áramcsökkentés mérsékli a gázképződést, kíméli az akkumulátorlemezeket és csökkenti a túltöltés veszélyét.

A készülék minden töltési szakaszt biztonsági időzítőkkel felügyel. Ha az akkumulátor a rendelkezésre álló idő előtt eléri a beállított feszültséget, a töltő rövid várakozás után a következő áramfokozatra lép.

IUu automatikus töltési mód

IUu üzemmódban a készülék a kiválasztott feszültséggel és áramkorláttal tölti az akkumulátort. Ha a töltőáram legalább 10 másodpercig 1 A alatt marad, a töltő automatikusan 54,4 V-os fenntartó töltésre kapcsol.

Ha az akkumulátor összesen 10 órát töltött 56 V feletti feszültségen, a készülék szintén fenntartó töltésre vált. Az időmérés csak akkor működik, amikor a feszültség meghaladja az 56 V-ot.

Pulzusos regeneráló üzemmód

A pulzusos karakterisztika a felezős töltésre épülő, ciklikusan ismétlődő töltés–szünet–kisütés folyamatot alkalmaz. Egy ciklus 110 milliszekundumos töltésből, 30 milliszekundumos szünetből és 3 milliszekundumos, 50 A-es kisütőimpulzusból áll.

A rövid kisütőimpulzusok hozzájárulhatnak az akkumulátorlemezeken kialakult szulfátréteg csökkentéséhez, a töltésfelvevő képesség javításához és a lehető legmagasabb töltöttségi szint eléréséhez.

Ha egy erősen szulfátos akkumulátor nem viseli el a rövid terheléseket, először néhány órás felezős vagy IUu töltést kell alkalmazni, majd ezt követően ismét megpróbálható a pulzusos üzemmód.

Fenntartó töltés és kondicionálás

A töltési folyamat végén a készülék automatikusan 54,4 V-os fenntartó töltésre kapcsol. A töltés végét zöld LED jelzi.

Fenntartó töltés közben a kimenet a töltés elején beállított áramkorlátig, de legfeljebb 30 A-rel terhelhető. A töltő hosszabb időn keresztül is az akkumulátoron maradhat, így alkalmas a feltöltött állapot fenntartására és a rendszerhez csatlakoztatott fogyasztók kiszolgálására.

Választható töltőfeszültségek

56,8 V: gél akkumulátorokhoz

57,6 V: hagyományos folyadékos akkumulátorokhoz

59,2 V: AGM, felitatott elektrolitos akkumulátorokhoz

62 V: speciális töltési igényhez, kizárólag az akkumulátor gyártójának előírása alapján

Külső és belső hőmérséklet-kompenzáció

A hőmérséklet-kompenzáció a környezeti, illetve az akkumulátornál mért hőmérséklethez igazítja a töltőfeszültséget. Ez segít elkerülni a hideg környezetben jelentkező alultöltést, valamint a magas hőmérséklet miatt kialakuló túltöltést és fokozott gázképződést.

A külső érzékelő korrekciója 3 mV/°C/cella. A külső szonda csatlakoztatásakor a készülék automatikusan átvált annak használatára, –15 °C alatt azonban visszakapcsol a belső érzékelőre.

A belső hőmérséklet-érzékelő korrekciója 2 mV/°C/cella. A hőmérséklet-kompenzáció –24 és +55 °C között működik, túlmelegedett akkumulátornál pedig a készülék jelentősen csökkenti a töltőfeszültséget.

Aktív PFC

A töltő aktív PFC áramkörrel rendelkezik, amely szabályozza a hálózati teljesítménytényezőt, és támogatja a nagy teljesítményű töltés hatékony működését.

Digitális és LED-es kijelzés

A pillanatnyi töltőfeszültség három számjegyes digitális kijelzőn követhető. A többi üzemállapotról és a kiválasztott beállításokról LED-es visszajelzők adnak tájékoztatást.

Kábelkorrekció

A töltőkábelek cseréje vagy hosszának módosítása után a gyári kábelkorrekció újra beállítható. A készülék így kompenzálni tudja a vezetéken kialakuló feszültségesést, és pontosabb töltőfeszültséget biztosít az akkumulátor csatlakozásainál.

Ha a csatlakoztatott töltőkábel ellenállása túl nagy, a készülék LED-es visszajelzéssel figyelmeztet.

Billentyűzár

A bekapcsolható billentyűzár megakadályozza, hogy illetéktelen személy véletlenül módosítsa a kiválasztott töltőáramot, töltőfeszültséget vagy töltési karakterisztikát. A zárolás ideiglenesen feloldható vagy teljesen kikapcsolható.

Elektronikus védelem

A készülék elektronikus rövidzárlat-, szikra- és túláramvédelemmel rendelkezik. Bekapcsolt állapotban az összeérintett csipeszek között nem képződik szikra, és az összezárt csipeszek sem károsítják a töltőt.

Öt percnél hosszabb hálózatkimaradás után a készülék a töltési karakterisztikát az elejéről indítja újra. Új akkumulátor csatlakoztatásakor, illetve a kezelőgombok használata után a töltési folyamat szintén újraindul.

Műszaki adatok

Típus: T4830 PFC

Névleges rendszerfeszültség: 48 V DC

Alkalmazható akkumulátorkapacitás: 20–480 Ah

Névleges bemeneti feszültség: 230 V AC, 50 Hz

Névleges bemeneti áram: 10 A

Maximális töltőáram: 30 A DC

Választható töltőáram: 1, 2, 5, 10, 15, 20, 25 vagy 30 A

Választható töltőfeszültség: 56,8 V, 57,6 V, 59,2 V vagy 62 V

Fenntartó töltőfeszültség: 54,4 V

Töltési karakterisztikák: áramfelezős-IUu, IUu, pulzusos és fenntartó töltés

Hőmérséklet-kompenzáció: –24 és +55 °C között

Belső hőmérséklet-korrekció: 2 mV/°C/cella

Külső hőmérséklet-korrekció: 3 mV/°C/cella

Maximális visszáram hálózati feszültség nélkül: 30 mA

Szekunder védelem: elektronikus biztosíték

Tárolási hőmérséklet: –30 és +60 °C között

Üzemi hőmérséklet: –24 és +50 °C között

IP-védettség: IP30

Érintésvédelmi osztály: I. osztály, védőföldeléssel

Méretek: 120 x 190 x 290 mm
