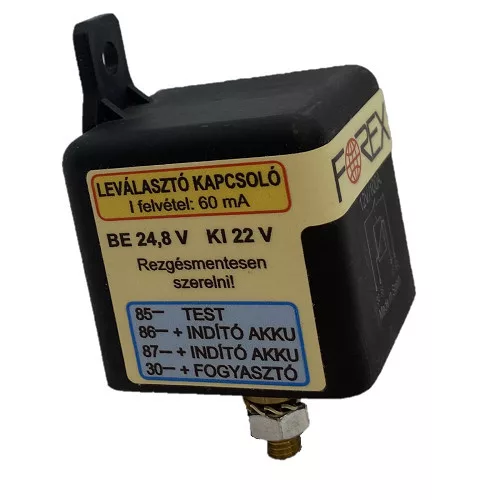

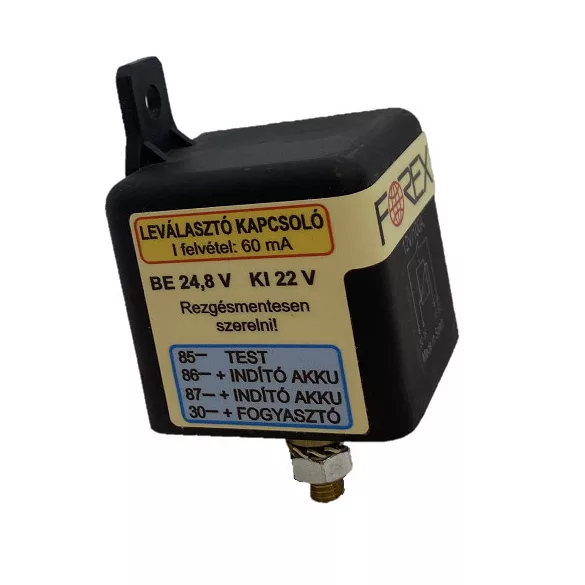

Bistabil leválasztó kapcsoló , 24,8/22 V

A FOREX LK-BI_22,0V bistabil leválasztó kapcsoló 24 V-os akkumulátorrendszerek mélykisütés elleni védelmére szolgál. Automatikusan leválasztja az akkumulátorra kapcsolt fogyasztókat, ha a feszültség túl alacsony szintre csökken, ezzel segít megelőzni az akkumulátor káros mértékű lemerítését.

A készülék nagyáramú relét és vezérlőelektronikát tartalmaz. Amikor az akkumulátor feszültsége 22,0 V-ra csökken, a kapcsoló leválasztja a fogyasztókat. Amikor a feszültség ismét eléri a 24,8 V-os bekapcsolási értéket, automatikusan visszakapcsolja az áramkört.

Mélykisütés elleni védelem

Az akkumulátor túlzott lemerítése jelentősen csökkentheti annak kapacitását és élettartamát. Az LK-BI_22,0V automatikus leválasztással akadályozza meg, hogy a csatlakoztatott fogyasztók 22 V alá merítsék a 24 V-os akkumulátorrendszert.

A visszakapcsolási és kikapcsolási érték közötti különbség megakadályozza a kapcsoló gyors, ismétlődő ki- és bekapcsolását a határfeszültség közelében.

Bistabil működés

A speciális bistabil kialakításnak köszönhetően a készülék nyugalmi állapotban csak minimálisan terheli az akkumulátort. Áramfelvétele 60 mA alatti, ezért tartósan beépített akkumulátorrendszerekben is használható.

Főbb előnyök

Mélykisütés elleni védelem: 22,0 V-nál automatikusan leválasztja a fogyasztókat.

Automatikus visszakapcsolás: 24,8 V elérésekor ismét összekapcsolja az áramkört.

Nagy terhelhetőség: legfeljebb 80 A kapcsolási áram.

Tartós terhelés: maximum 60 A.

Pontos kapcsolás: ±0,1 V feszültségpontosság.

Alacsony fogyasztás: 60 mA alatti saját áramfelvétel.

Felhasználási területek

24 V-os járművek

Teherautók és buszok

Lakóautók és hajók

Munkaakkumulátoros rendszerek

Egyéb 24 V-os akkumulátoros berendezések mélykisütés elleni védelme

Műszaki adatok

Típus: LK-BI_22,0V

Névleges rendszerfeszültség: 24 V

Bekapcsolási feszültség: 24,8 V

Kikapcsolási feszültség: 22,0 V

Maximális kapcsolási áram: 80 A

Tartós terhelhetőség: 60 A

Kapcsolási pontosság: ±0,1 V

Áramfelvétel: kevesebb mint 60 mA

Méretek: 45 x 45 x 75 mm

Tömeg: kb. 100 g

Beépítési tudnivaló

A vezetékek keresztmetszetét a várható áramerősség és a vezeték hosszának megfelelően kell megválasztani. A készüléket stabil, rezgésmentes módon kell rögzíteni.
