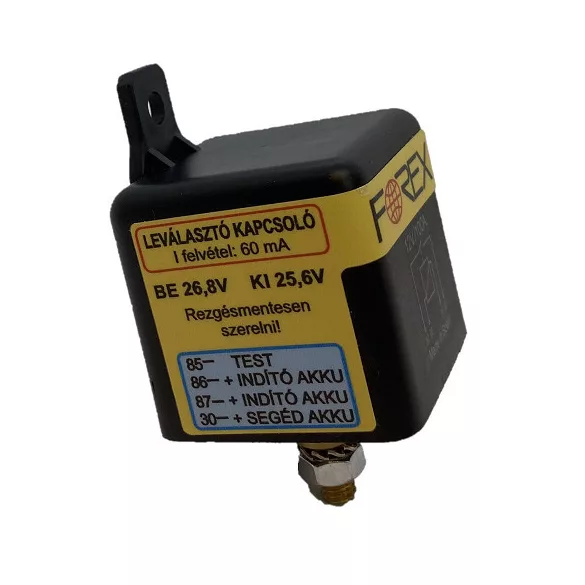

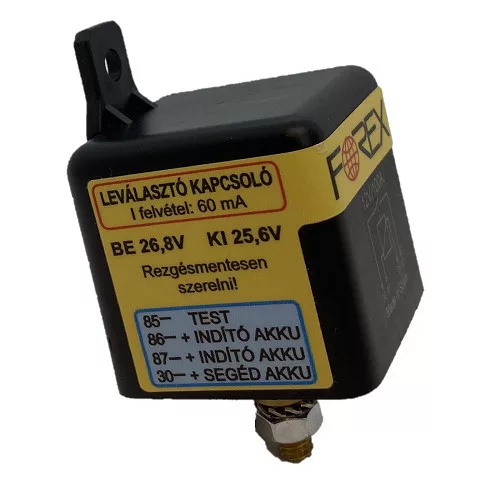

Bistabil leválasztó kapcsoló , 26,8/25,6 V

Bistabil leválasztó kapcsoló 26,8/25,6 V

A bistabil leválasztó kapcsoló 24 V-os, kétakkumulátoros rendszerek automatikus töltésvezérlésére készült. Feladata, hogy töltés közben összekapcsolja az indító- és munkaakkumulátort, töltés nélkül pedig automatikusan szétválassza azokat, így a fedélzeti fogyasztók nem merítik le az indításhoz szükséges akkumulátort.

A készülék nagyáramú relét és elektronikus vezérlést tartalmaz. Amikor a rendszer feszültsége eléri a 26,8 V-os bekapcsolási értéket, a kapcsoló összeköti a két akkumulátort, így mindkettő tölthető. Ha a feszültség 25,6 V alá csökken, az akkumulátorokat ismét leválasztja egymásról.

Kétakkumulátoros rendszerekhez

Különösen előnyös olyan járművekben és berendezésekben, ahol az indítóakkumulátor mellett külön munka- vagy fedélzeti akkumulátor látja el energiával a különböző fogyasztókat.

Töltés nélküli állapotban a két akkumulátor szétválasztva marad, így a munkaakkumulátorra kapcsolt fogyasztók nem terhelik az indítóakkumulátort. Amikor a generátor vagy más töltőforrás működésbe lép és a feszültség megfelelő szintre emelkedik, a kapcsoló automatikusan összeköti az akkumulátorokat.

Automatikus kapcsolás

Bekapcsolási feszültség: 26,8 V

Kikapcsolási feszültség: 25,6 V

A működés teljesen automatikus, a kapcsoló a rendszer pillanatnyi feszültsége alapján végzi az akkumulátorok összekapcsolását és leválasztását.

Indítási rásegítés

A készülék automatikus indítási rásegítő funkcióval is rendelkezik. Ha indítózáskor az indítóakkumulátor feszültsége hirtelen jelentősen leesik, és a munkaakkumulátor megfelelő töltöttségi állapotban van, a kapcsoló körülbelül 30 másodpercre összekötheti a két akkumulátort.

Megfelelő vezetékezés esetén ilyenkor a munkaakkumulátor is részt vesz az indításban. Ha közben a generátor a rendszer feszültségét a töltési tartományba emeli, a kapcsoló automatikusan töltési üzemmódban marad.

Főbb előnyök

Indítóakkumulátor védelme: megakadályozza, hogy a munkaakkumulátor fogyasztói lemerítsék az indítóakkumulátort.

Automatikus közös töltés: 26,8 V elérésekor összekapcsolja a két akkumulátort.

Automatikus leválasztás: 25,6 V alatt ismét szétválasztja az akkumulátorokat.

Indítási rásegítés: szükség esetén a munkaakkumulátor is segítheti a motor indítását.

Nagy terhelhetőség: akár 80 A maximális kapcsolási áram.

Alacsony saját fogyasztás: kevesebb mint 60 mA.

Tipikus felhasználási területek

Teherautók és buszok

Lakóautók

Hajók és egyéb vízi járművek

Munkaakkumulátorral felszerelt járművek

Egyéb 24 V-os kétakkumulátoros rendszerek

Műszaki adatok

Névleges rendszerfeszültség: 24 V

Bekapcsolási feszültség: 26,8 V

Kikapcsolási feszültség: 25,6 V

Maximális kapcsolási áram: 80 A

Tartós terhelhetőség: 60 A

Kapcsolási pontosság: ±0,1 V

Áramfelvétel: kevesebb mint 60 mA

Méretek: 45 x 45 x 75 mm

Tömeg: kb. 100 g

Beépítési tudnivalók

A vezetékek keresztmetszetét a várható áramerősség és a vezeték hosszának megfelelően kell megválasztani. Az indítási rásegítés megfelelő működéséhez az indító- és munkaakkumulátor közötti vezetéket legalább 100–150 A átvitelére kell méretezni.

Beépítéskor ügyelni kell a készülék stabil, rezgésmentes rögzítésére.
